SLFDW-1型

风电场电气系统实训装置

状态:

产品介绍

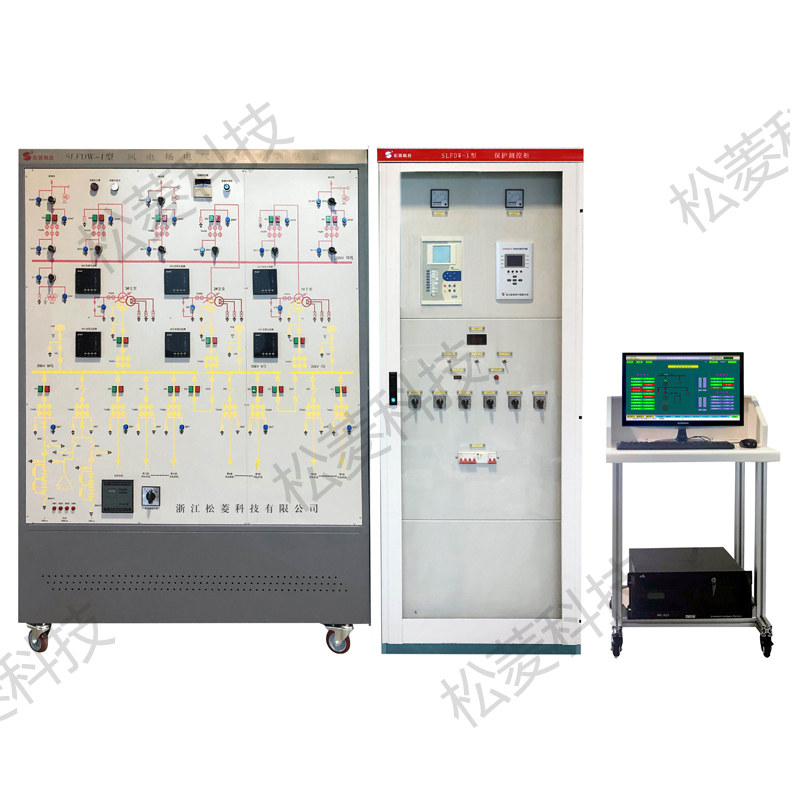

   实训装置根据风电场典型电气系统设计,由模拟一次系统(可以根据用户要求定制)和二次系统组成,一次系统包括220kV主接线3回,35kV/220kV主变3台,风电,光伏35kV主进线15路,二次系统包括线路保护、变压器保护、主变高低压侧电量监测、无功补偿等。本装置可以实现风电厂电气系统正常运行操作、事故倒闸操作、变压器主保护、后备保护、线路保护、风电电能计量、风电电能质量监测和风电场计算机监控(SCADA)等方面的实训项目。本装置可以作为职业院校风电专业实训教学平台,亦可作为风电场技术人员的专业技能培训平台。

序号

设备组成

主要配置及技术参数

尺寸cm

高×宽×深

1

一次系统屏

35kV/220kV风电场电气物理仿真系统(可定制);智能仪表;无功补偿;智能倒闸操作考核系统;PLC

200×140×60

2

保护测控柜

微机综合保护装置;微机变压器保护装置;电秒表;故障设置模块;仪表;漏保开关

200×80×60

3

监控系统

监控计算机;监控台;通信网络;PSCADA软件

104×764

4

实训项目

1.风电场电气接线图的认知            2.风电场变配电室值班技能培训

2.风电场微机继电保护              4.风电场微机变压器差动保护

5.微机变压器后备保护              6.微机电容器保护实训

6.微机PT保护实训                8.供电系统自动无功补偿实训

9.微机备用电源自动投入实训           10.遥控、遥测、遥调、遥信实训

11.微机保护图形化组态实验
