SLMG-AC型

智能微电网实验系统

状态:

产品介绍

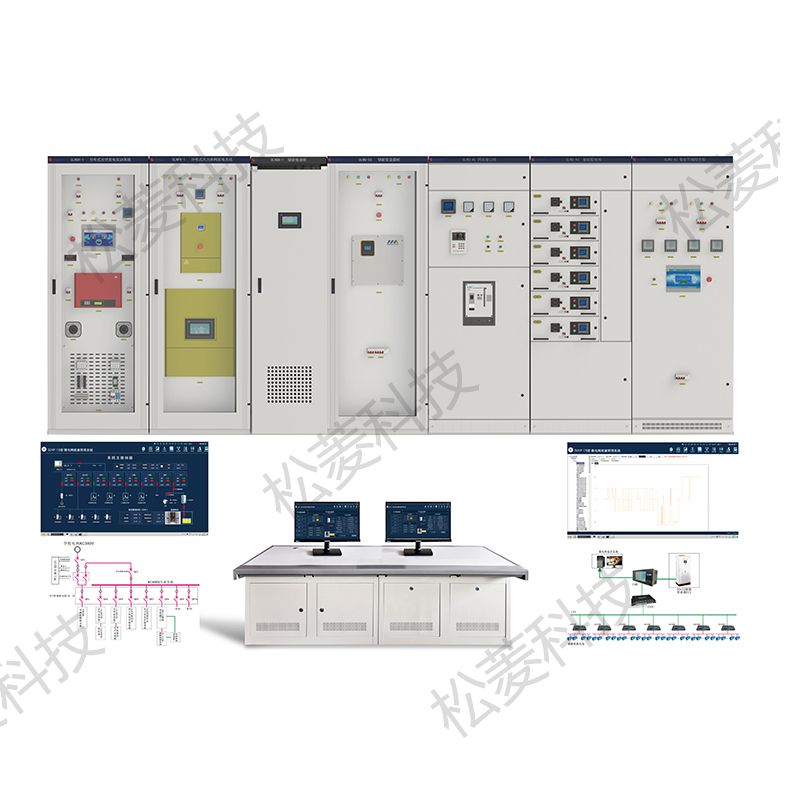

分布式发电及智能微电网实验室由分布式电源、微电网储能系统、智能配电系统、智能负载、微电网能量管理系统、环境监视系统视频监控系统等部分组成。系统能够满足太阳能光伏发电技术“风力发电技术”分布式发电与微电网技术及应用“微电网技术及工程应用等课程实验实训需要,也可用于高校、职业院校电力相关专业的实验实训、毕业设计教师科研等教学环节。

序号

设备组成

主要配置及技术参数

尺寸cm

高×宽×深

1

分布式电源

5-50kW太阳能光伏组件;5-20kW风力发电机

室外安装

2

光伏模拟发电系统;分布式光伏发电工程训练装置;双馈异步/永磁同步风力发电实验系统;分布式风力发电工程训练装置

200×80×60

3

储能系统

储能变流器(PCS);快速切换开关;磷酸铁锂电池组件;超级电容(选配);电池管理系统(BMS)

220×80×60

4

智能配电系统

网关接口柜;智能交流接入柜

220×80×60

5

可编程RLC负载

额定功率:阻性三相10kW;感性三相10kvar;容性三相:10kvar

220×80×60

6

微电网能量管理系统

工控机;能量管理系统软件;智能配电系统倒闸仿真软件;风电场电气系统倒闸仿真软件以太网交换机;监控网络;监控台

75×240×90

7

辅助系统

视频监控系统;环境监测系统


8

实验功能

1.太阳能/风能发电系统设计安装接线调试与运维  2.双馈/永磁风电系统实验

3.光伏/风力发电系统故障排查实训与考核     4.微电网主要组成部件的认知与使用

5.微电网停送电操作                   6.并离网切换控制

7.微电网并网运行控制削峰填谷功率平滑微电网经济运行控

8.离网运行控制                9.环境监测系统的认知与使用
