SLGPT-1B型

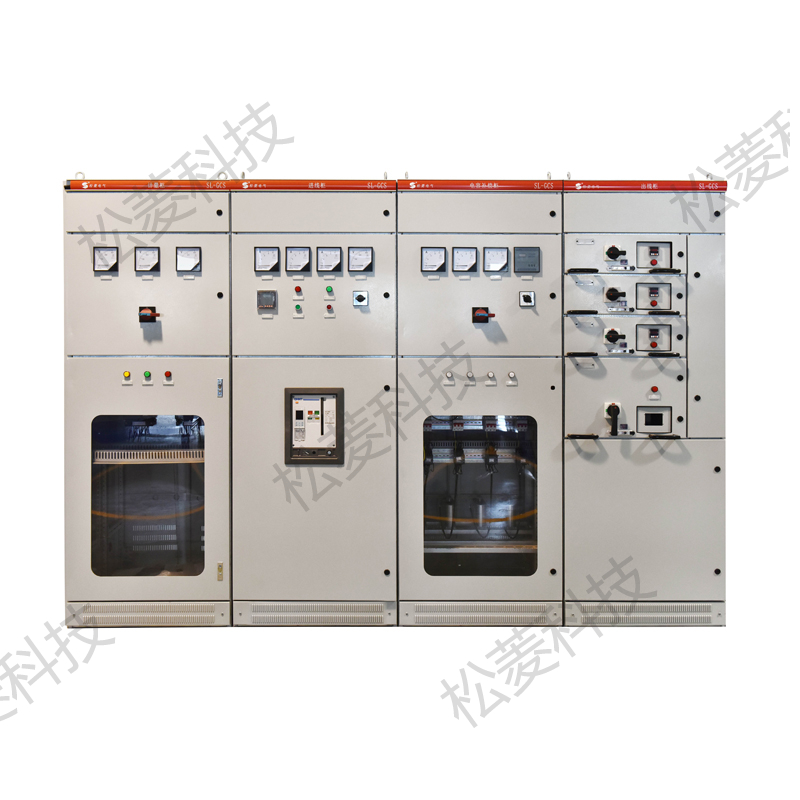

低压供配电实训装置(GCS抽屉式)

状态:

产品介绍

实训装置根据“工厂供电”、“供配电技术”和“建筑供配电”等课程的教学内容,融合“松菱电气”20多年高低压电力成套设备设计生产经验设计,低压开关柜的数量、类型以及一次主接线形式均可根据用户要求定制。“松菱电气”生产的GCS型低压开关柜具备国家强制性认证(3C认证)。

序号

设备组成

主要配置及技术参数

尺寸cm

高×宽×深

1

低压进线柜

万能式断路器电流互感器;母排电流表电压表智能电量监测仪;指示灯按钮熔断器其它辅件

220×80×80

2

低压计量柜

刀开关电流互感器母排电流表电能表;熔断器其它辅件

220×80×80

3

低压电容柜

刀开关断路器接触器三相电力电容器避雷器自动无功补偿控制器电流互感器电流表其它辅件

220×80×80

4

低压出线柜

塑壳断路器电流互感器电流表指示灯母排熔断器有功负荷;其它辅件

220×80×80

5

实训项目

1.低压器件的认知实训            2.低压一次回路图的测绘实训

3.低压二次回路图的测绘实训         4.进线柜一次元件安装及接线

5.计量柜一次元件安装及接线        6.电容柜一次元件安装及接线

7.出线柜一次元件安装及接线        8.供配电系统停送电操作

9.供配电系统无功补偿             10.供配电系统智能仪表通信组态实训(选配)

11.供配电系统ZigBee无线通信组网实训(选配)

12.供配电系统遥信、遥控、遥测(选配)
