产品介绍

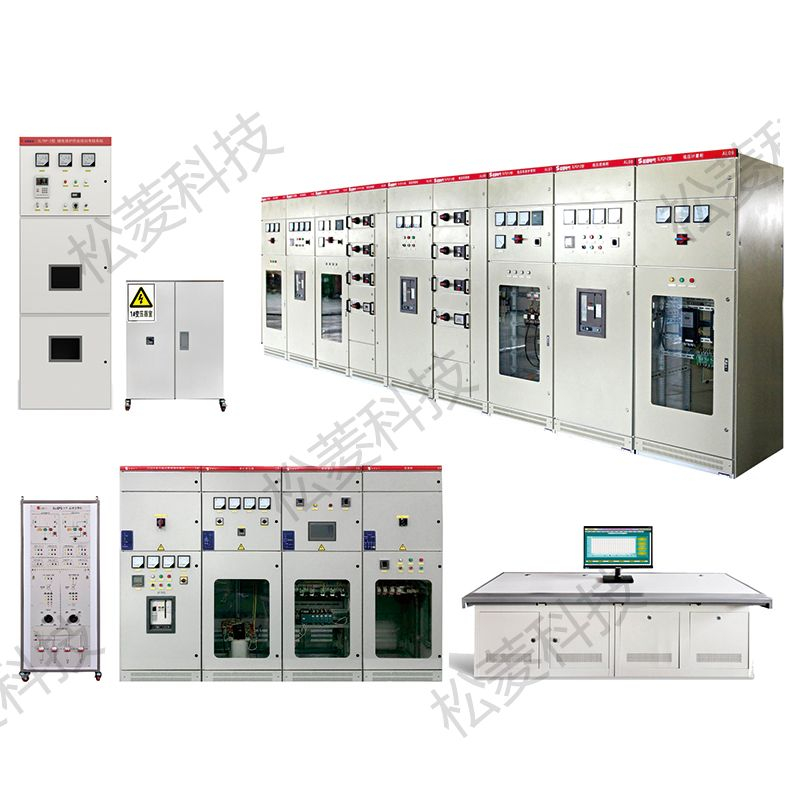

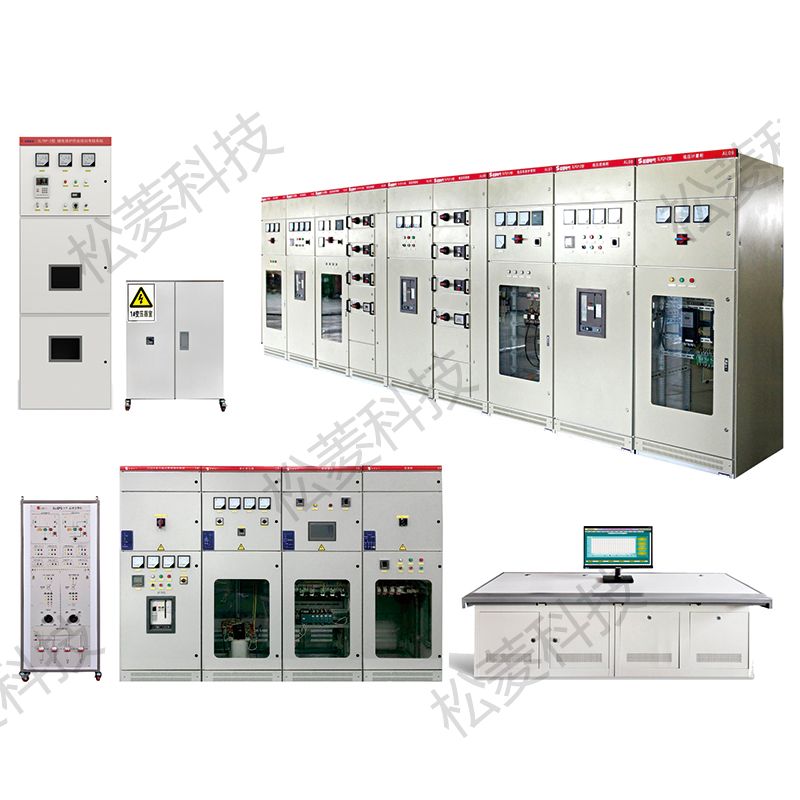

实训系统采用物理仿真与工业级设备有机结合，软硬件一体的设计理念，配置牵引变电站系统、降压变电站系统和牵引变电站自动化系统，构成完整的城市轨道交通牵引供电仿真系统。实训系统能够满足“轨道交通牵引供变电技术”、“牵引供变电技术”专业课程实验实训教学需求。
序号 | 设备组成 | 主要配置及技术参数 | 尺寸：cm （高×宽×深） |
1 | 牵引变电站实训系统 | 35KV牵引混合所进线控制屏；模拟牵引变压器；直流柜；整流器柜（12脉波整流、PLC、HMI） | 220×80×60 |
2 | 降压变电站实训系统 | KYN28A-12型高压开关柜(1)；10kV/0.4kV降压变压器(2)；低压计量柜(3)；低压进线柜(3)；低压电容柜(3)；低压出线柜(3)；低压母联柜(3) | 1.230×80×150 2.100×120×60 3.220×80×60 |
3 | 牵引变电站自动化系统 | 自动化系统硬件系统；牵引供变电仿真系统；牵引变电站监控子系统；降压变电站监控子系统；继电保护监控子系统；电能质量监测子系统；电气火灾监控报警子系统 | 75×240×90 |
4 | 实验项目 | 1.系统运行方式切换倒闸操作 2.线路正常停、送电倒闸操作 3.出线倒闸操作 4.进线倒闸操作 5.110kV母线倒闸操作 6.35kV母线倒闸操作 7.10kV母线倒闸操作 8.直流系统倒闸操作 | |
