SLNGK-1型

分布式光伏发电工程训练装置

状态:

产品介绍

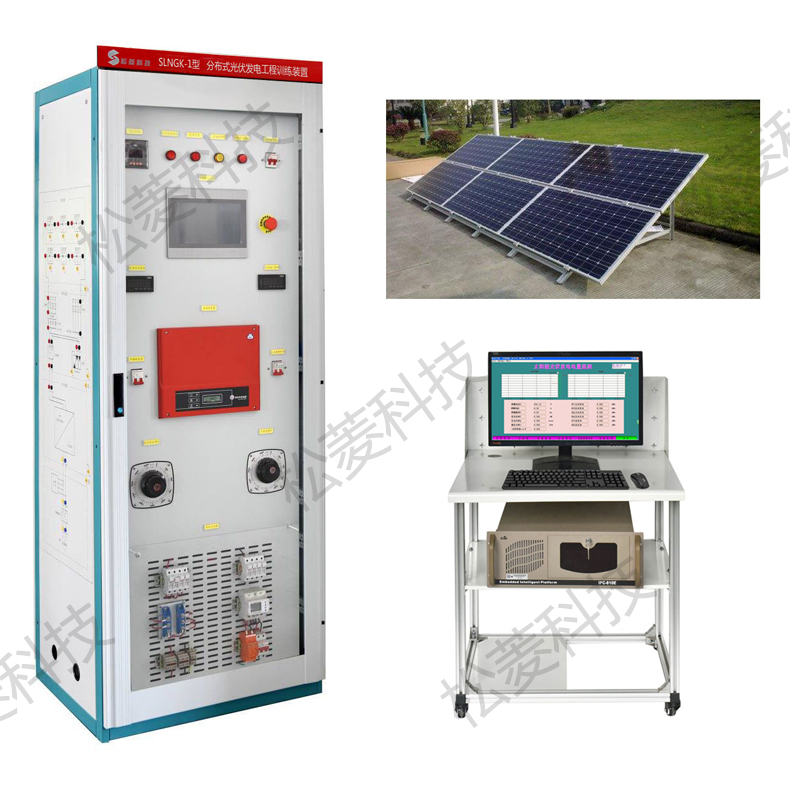

实训装置由太阳能光伏电池板(含安装支架)、模拟光伏电源、光伏汇流箱、光伏并网逆变器、开关、仪表、智能设故排故系统、控制柜监控系统构成。装置可以通过智能设故排故系统设置典型分布式光伏发电系统故障,学员观测故障设置后的系统工况、通过实训装置开放的系统电路图和各检测点,排查故障,教师通过学员排查故障的正确率和效率考核学员。

序号

设备组成

主要配置及技术参数

尺寸cm

高×宽×深

1

分布式光伏发电工程训练装置

模拟光伏组件;智能汇流箱;光伏并网逆变器;交直流智能仪表;交直流空开;10英寸HMI;智能故障设置与排查系统

200×860

2

仪表

数字式万用表;数字式绝缘电阻测试仪;数字式接地电阻测试仪


3

光伏电池组件

2kW光伏电池组件(选配);安装支架

室外安装

4

选配内容

监控计算机;监控台;SCADA软件

104×764

5

项目

1.太阳能并网发电系统设计、安装、接线、调速、运维

2.光伏发电系统故障排查实训与考核(光伏电池组件开路;光伏电池组件短路;光伏电池组件接触不良;光伏电池端子接反;防雷模块损坏;汇流箱保险丝烧坏;逆变器无直流输入;对地绝缘电阻过低;接地电阻过高;逆变器不并网;电网电压超限;智能光伏汇流箱通信故障;光伏逆变器通信故障;智能仪表通信故障)
