SLPWZ-2型

变配电及继电保护综合实验系统

状态：



询价加入询价篮

产品介绍

产品介绍

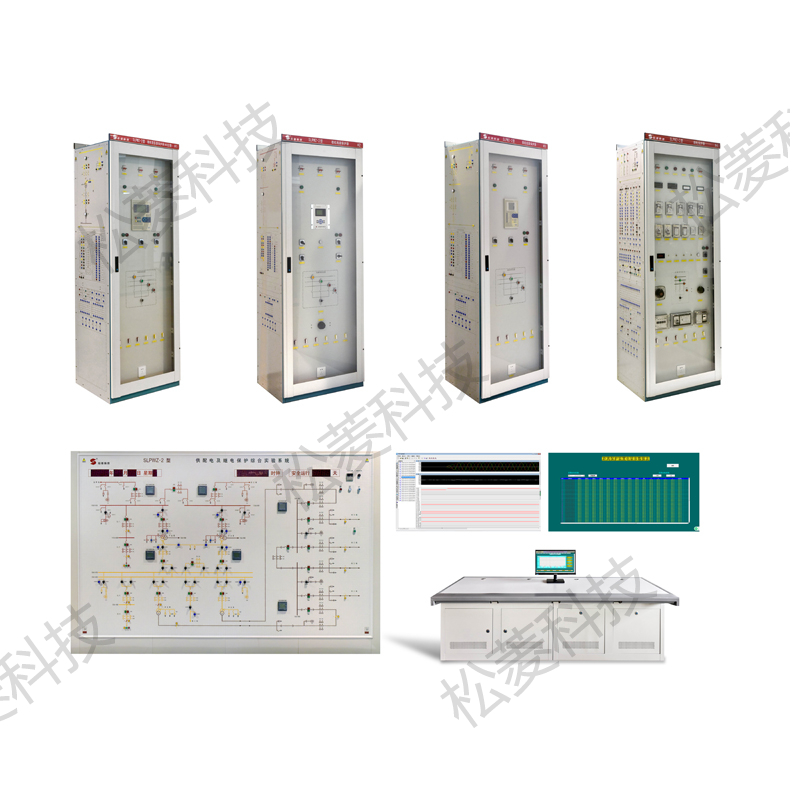

实验系统采用物理仿真与电力系统工业成套设备相结合，软硬件一体化的设计思路，系统采用110kV/35kV/10kV变配电物理仿真系统作为继电保护对象，继电保护类型配置丰富，监控系统可以实现供配电系统的“四遥”。设备可以满足高校和高职高专院校“变电站自动化”、“供配电技术”和“继电保护”等专业课程的实验实验教学需求，亦可作为变配电室值班电工、继电保护工等相关职业工种的技能培训考核平台。

序号	设备组成	主要配置及技术参数	尺寸：cm （高×宽×深）
1	变配电物理仿真系统屏	马赛克屏；110kV/35kV/10kV变配电物理仿真一次系统；高压开关操作及位置指示器件；智能仪表；智能倒闸操作系统	220×340×50
2	继电保护屏	110kV线路保护屏；35kV线路保护屏；35kV/10kV变压器保护屏；10kV继电保护屏	220×80×60
3	监控系统	工控机；监控台；监控管理软件；继电器特性仿真软件	75×240×90
4	实验项目	1.供配电系统电气接线图的认知 2.工厂变配电室值班技能培训 3.继电器特性实验 4.电磁式继电器保护实验 5.自动装置实验 6.继电保护与自动装置综合实验及考核实验 7.35kV微机线路保护装置综合实验 8.微机变压器主保护实验 9.微机变压器后备保护实验 10.微机距离保护实验 11.微机保护编程及调试 12.继电保护MATLAB仿真实验 13.供配电软件仿真倒闸操作实验 14.供配电系统监控实验SCADA
