SLNSK-2型

大型双馈异步风力发电仿真系统

状态：



询价加入询价篮

产品介绍

产品介绍

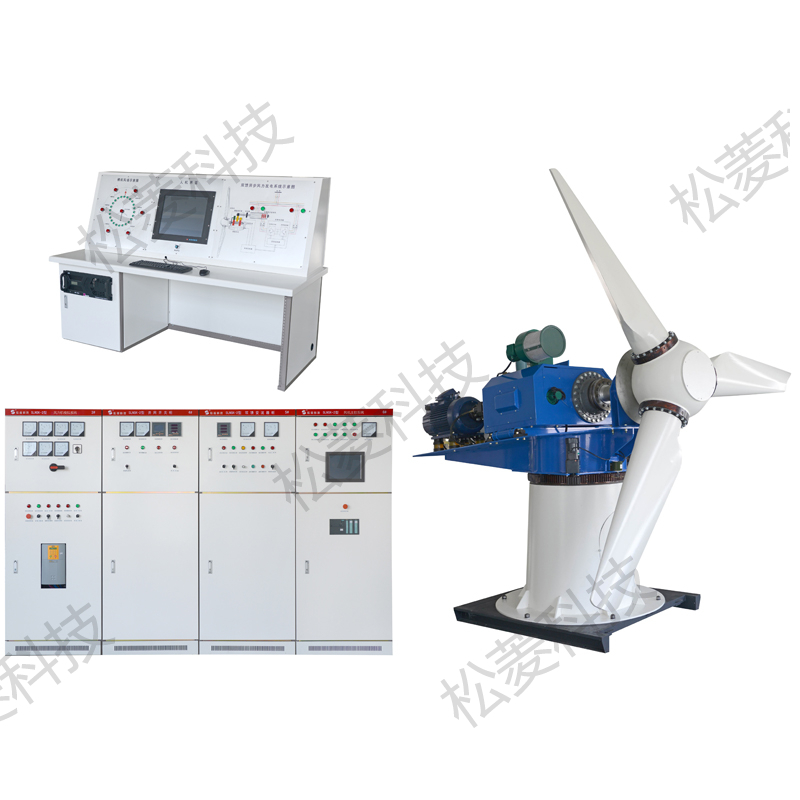

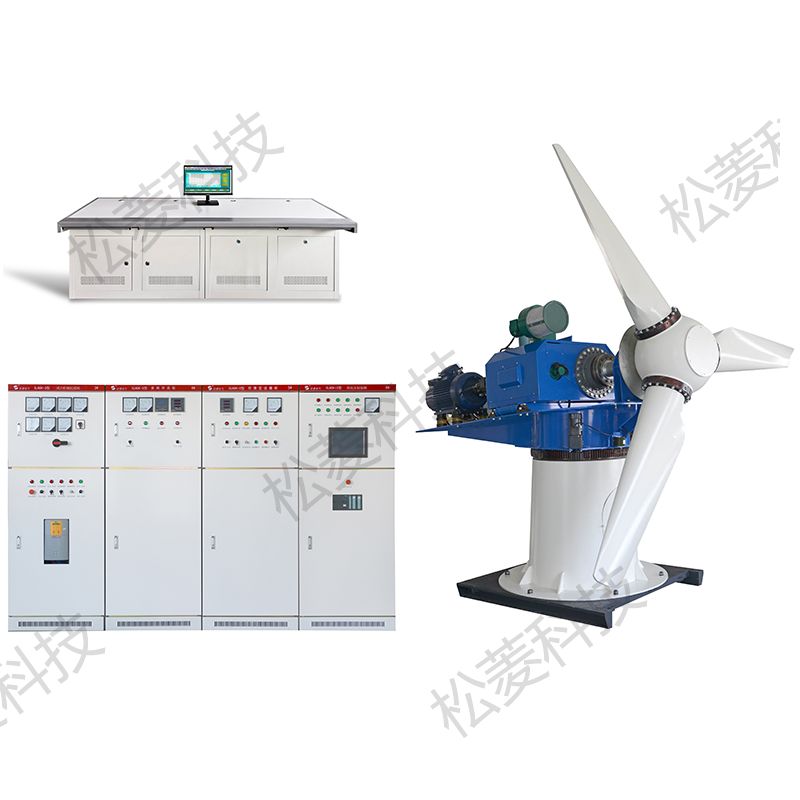

大型双馈异步风力发电仿真系统根据MW级双馈异步型风力发电机整机设计，由MW级双馈异步风力发电仿真机组、风力机模拟系统、双馈变流器系统、并网开关柜、风机主控系统和风机监控系统等部分构成。仿真机组包括风轮、增速齿轮箱、原动机、双馈发电机、变桨系统（液压/电动可选）、偏航系统、刹车系统、液压站系统、机组联轴器、减震装置、机舱控制柜和塔筒等部分，可以实现MW级风机的所有主要功能。本系统可以作为高校、职业院校风电专业实验实训教学平台，亦可作为教师科研设计及试验平台。

序号	设备组成	主要配置及技术参数	尺寸：cm （高×宽×深）
1	MW级双馈异步发电仿真机组	发电机功率：15kW；原动机功率：22kW；风轮；增速齿轮箱；变桨系统(电动/液压可选)；偏航系统；刹车系统；液压站；机组联轴器；减震装置；机舱控制柜；塔筒	340×150×320
2	风力机模拟系统	塑壳断路器；原动机驱动系统；仪表；风力机模拟器控制系统	200×80×60
3	双馈变流器系统	双馈变流器；智能仪表；模拟表头；转子侧断路器/接触器	200×80×60
4	并网开关柜	电能智能分析仪；智能仪表；并网断路器/接触器	200×80×60
5	风机主控系统	12寸HMI；风机主控系统；并网控制系统；指示灯；仪表	200×80×60
6	风机监控系统	工控机；模拟风场面板；系统示意图面板；监控台	75×240×90
7	实验项目	1.MW级双馈异步风力发电机特性离线仿真 2.双馈异步发电机特性实验 3.风力发电机偏航系统实验 4.风力发电机变桨系统实验 5.风力发电机正常启机、停机与并网 6.风力发电机各类故障、安全链保护与紧急停机 7.风力发电机恒速区间、变速恒频区间、恒功率区间运行 8.风力发电机有功、无功解耦控制与大功率跟踪试验 9.风力发电机电参数测量与电能质量分析
