产品介绍

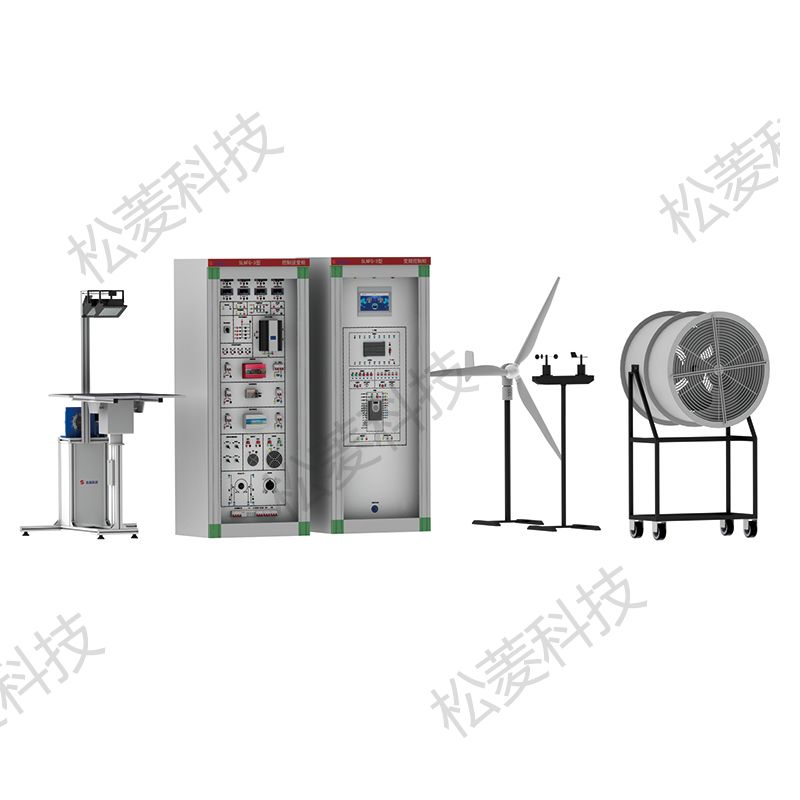

风光互补发电实验系统主要由模拟风源、模拟光源、环境检测系统、监控系统、风力发电机组、太阳能光伏电池组、控制器、蓄电池、逆变器和交/直流负载等部分有机构成实验性环境下的风光互补发电系统的本体以及所需的环境模拟，学生通过本系统不仅可以加深理解风力发电、光伏发电的基础知识，还可以通过实际动手操作掌握风光互补发电系统的构成、设备选型、安装、接线、调试和监控系统设计等。
序号 | 设备组成 | 主要配置及技术参数 | 尺寸：cm （高×宽×深） |
1 | 模拟风源及 风力发电机 | 2.2kW鼓风机及安装支架；3kW变频器；PLC；400W风力发电机及安装支架；控制柜 | 200×80×60 |
2 | 模拟光源及光伏发电装置 | 2kW模拟太阳灯及调光装置（运行轨迹可电动调节）；100W太阳能电池板及安装支架；二维跟踪系统 | 210×80×140 |
3 | 控制逆变柜 | 交直流数字仪表；仿真电源；风光互补控制器；离网逆变器；并网逆变器；交直流负载；10英寸触摸屏；控制柜 | 200×80×60 |
4 | 环境传感器 | 光照度传感器；温湿度传感器；风向风速传感器及安装支架 | |
5 | 选配内容 | 监控计算机；监控台；监控网络；SCADA软件 | 104×70×64 |
6 | 实验项目 | 1.风力发电机及蓄电池的认知与接线实验 2.环境对风力发电影响测试 3.风能发电系统直接负载实验 4.太阳能电池特性测试与接线 5.光源调节及二维自动跟踪实验 6.环境对光伏发电影响 7.光伏系统直接负载实验 8.风光互补控制器工作原理实验 9.风光互补控制器及蓄电池的保护实验 10.市电互补控制实验 11.离网型逆变器保护实验 12.风力离网发电/并网发电实验 13.光伏离网发电/并网发电实验 14.变频器控制异步电机实验 15.风光互补控制器监控实验 16.风光互补发电监控系统实验 | |
