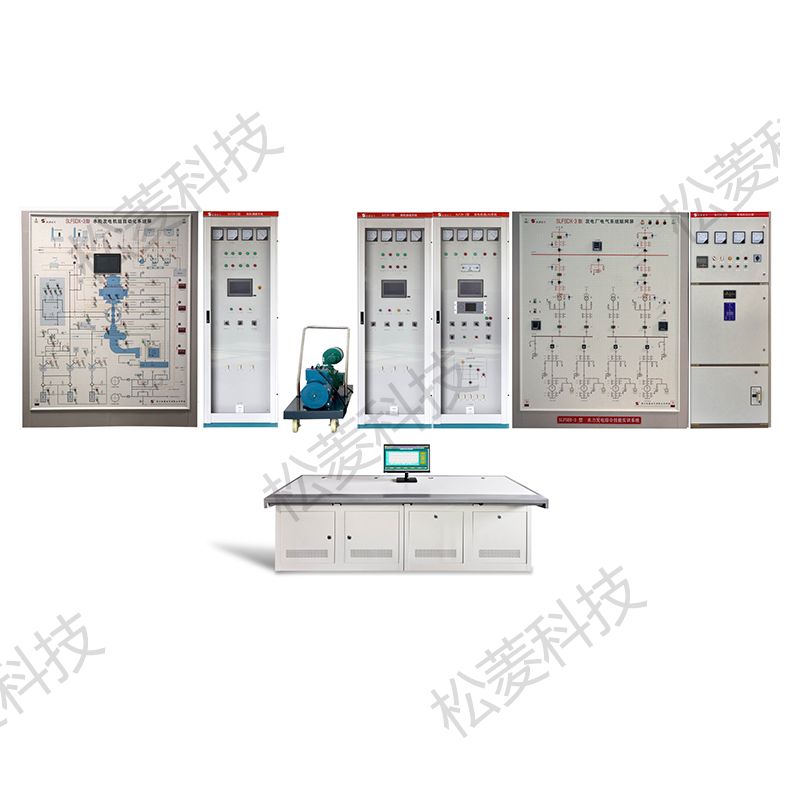

SLFSD-3型

水力发电综合技能实训系统

状态：



询价加入询价篮

产品介绍

产品介绍

实训系统采用物理仿真与工业实际设备相结合，软硬件一体化的设计思路，系统包含水轮机油气水系统、调速系统、励磁系统、控制单元（LCU）、发电机保护和计算机监控系统等，可以模拟水电机组的主要组成部分和仿真运行过程。实训系统可以作为电力系统及其自动化专业、发电厂及电力系统专业及相关专业的实验实训教学平台，也可作为发电厂技术人员运行操作及维护技能的培训考核平台。

序号	设备组成	主要配置及技术参数	尺寸：cm （高×宽×深）
1	发电机组	额定功率：2kW；仿真功率：20MW	90×55×120
2	油气水系统屏	马赛克屏；20MW水轮机典型油气水系统图；油、气、水系统阀门及发电机各部分温度物理模拟；PLC；10英寸HMI，实训接线面板	220×180×60
3	发电机控制保护系统	微机调速系统；微机励磁系统；发电机LCU系统；发电机保护屏（选配）；并网开关柜（选配）	220×80×60
4	电气主接线屏	马赛克屏；发电厂电气一次系统；智能倒闸操作考核系统	220×180×60
5	监控系统	监控计算机；监控台；通信网络；SCADA软件	104×70×64
6	实训项目	1.水轮机调速系统实训 2.水轮机油气水系统实训 3.励磁系统实训 4.手动/自动准同期系统实训 5.智能电量监测仪表实训 6.发电机LCU系统实训 7.水轮发电机组正常开停机及多种运行方式实训 8.水轮发电机事故停机、保护停机实训 9.发电厂电气系统倒闸操作 10.发电机保护系统实训 11.监控系统SCADA/AGC实训 12.发电厂电气倒闸操作实训 13.发电机特性实验
