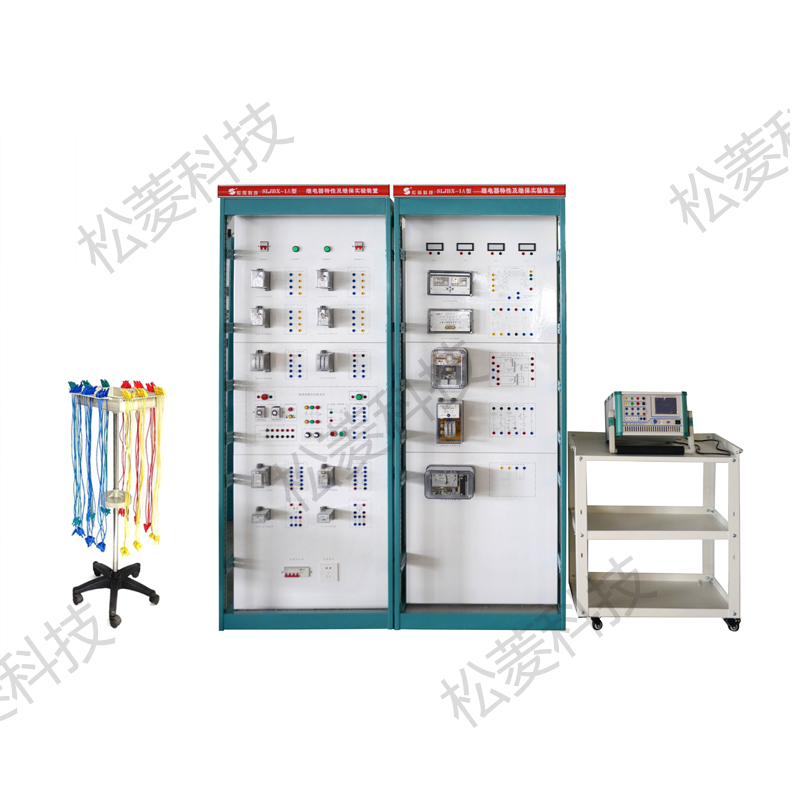

SLJBX-1A型

继电器特性及继电保护实验装置

状态:

产品介绍

实验装置采用电力继电保护屏外观设计,装设各类典型的电力继电器以及模拟断路器。装置配置微机保护测试仪,将实验步骤与电力继电保护屏的调试与检验过程相结合,使实验装置不仅可以满足高等院校和高职高专院校“电力系统继电保护”、“工厂供电”等专业课程中的实验实训教学需要亦可作为电力行业继电保护技术人员的技能培训考核装置

序号

设备组成

主要配置及技术参数

尺寸cm

高×宽×深

1

继电保护屏

电流/电压/功率方向/差动/感应型过电流/时间/中间/信号/重合闸继电器方向阻抗继电器(选配)模拟断路器漏保开关;信号灯光字牌实验接线面板柜体(2台)

200×80×60

2

微机保护测试系统

SL802型三相微机保护测试仪;微机保护推车

80×50×60

3

实验项目

1.继电器特性实验(电流、反时限过流、电压、时间、中间、信号、差动、功率方向、方向阻抗)

2.多种继电器配合实验              3.6~10kV线路过电流保护实验

4.低电压启动过电流保护及过负荷保护实验      5.发电机过电压保护实验

6.功率方向过流保护实验             7.DH-3型三相一次重合闸装置实验

8.自动重合闸后加速保护实验            9.距离保护及阶段式方向距离保护整定实验
