产品介绍
实训系统可以满足高校“电气工程及其自动化”专业,高职高专院校“发电厂及电力系统自动化”专业以及相关专业的“发电厂及变电站二次回路”、“电力系统自动装置”、“发电厂变电站电气设备”和“电力系统继电保护”等专业课程实验实训和工程训练需求,也可作为电力类企业技术人员的上岗培训和技能培训及考核平台。

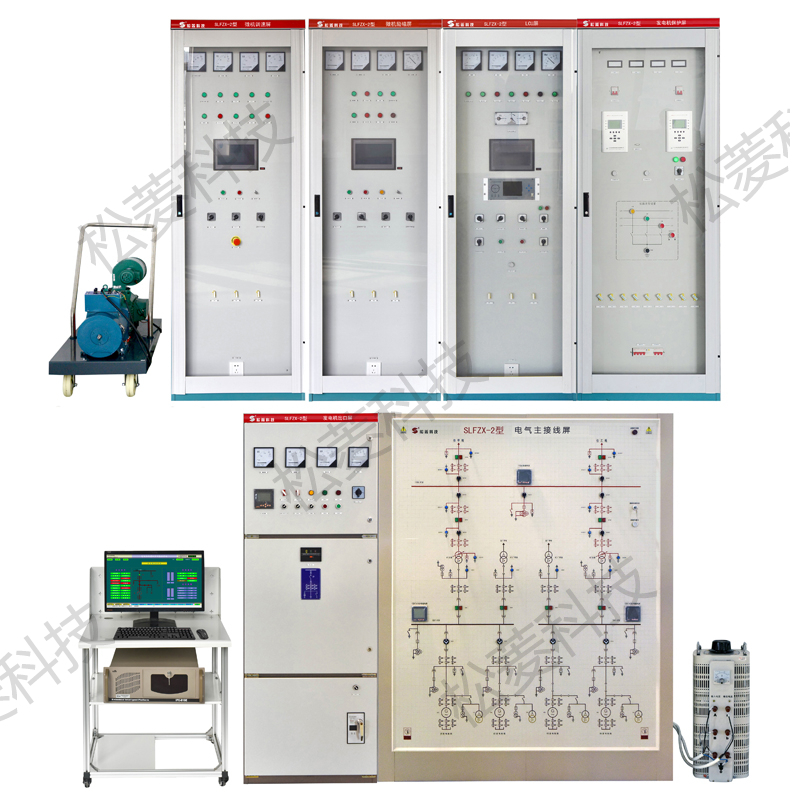

序号 | 设备组成 | 主要配置及技术参数 | 尺寸:cm (高×宽×深) |
1 | 发电机组 | 额定功率:2kW;仿真功率:仿真功率:20MW(水电)/300MW(火电) | 90×55×120 |
2 | 微机调速屏 | 全数字直流调速器;微机调速控制系统;10英寸人机界面 | 220×80×60 |
3 | 微机励磁屏 | 微机手动/自动励磁控制系统;励磁主回路;10英寸人机界面 | 220×80×60 |
4 | LCU屏 | 手动/自动准同期并网系统;LCU主控制器;10英寸人机界面 | 220×80×60 |
5 | 发电机保护屏 | 微机主保护装置;微机后备保护装置;故障仿真系统 | 220×80×60 |
6 | 发电机出口屏 | 发电机出口断路器;电流电压互感器;智能仪表 | 220×80×60 |
7 | 电气主接线屏 | 马赛克屏;发电厂仿真电气一次系统(水电/火电可选);智能倒闸操作考核系统;无穷大系统 | 220×180×60 |
8 | 监控系统 | 监控计算机;监控台;TCP/IP通信网络;SCADA软件 | 104×70×64 |
9 | 实训项目 | 1.电气设备实训 2.发电机组自动装置实训 3.发电机组LCU实训 4.发电机继电保护实训 5.发电厂运行实训 6.计算机监控实训 |
