产品介绍

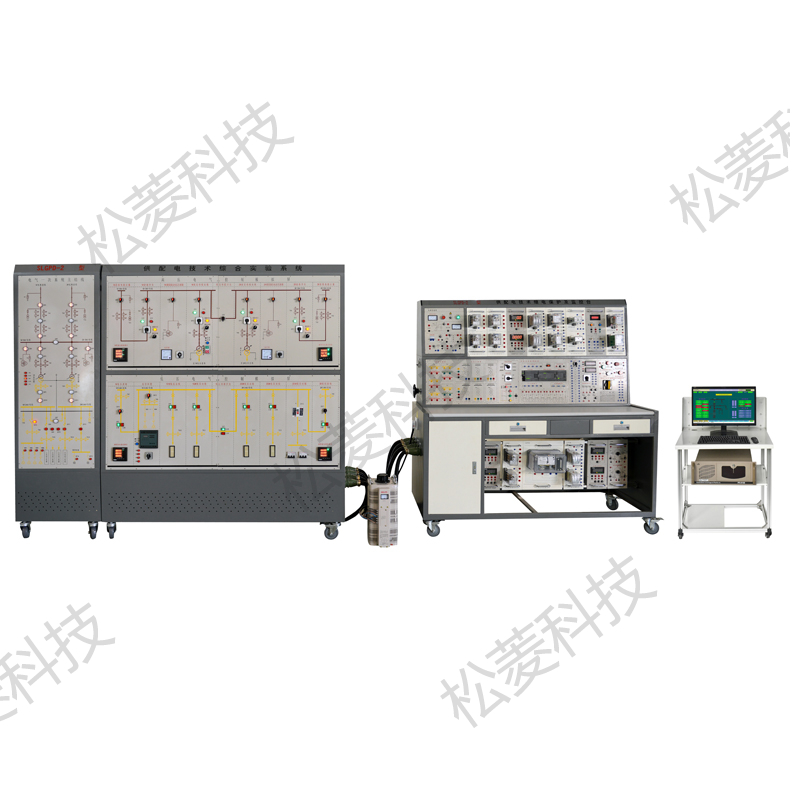

实验系统根据“工厂供电”、“供配电技术”和“电气设备及自动装置”等相关课程实验教学的需求,结合供配电系统实际应用和技术发展研制。实验系统能够开设供配电系统继电保护、自动装置、值班技能和供配电系统监控等多方面实验内容,可以满足于电力、电气类专业相关课程的实验实训教学需求,也可作为学生毕业设计和教师科研项目的硬件开发平台,以及作为供配电专业技术人员的技能培训平台。
序号 | 设备组成 | 主要配置及技术参数 | 尺寸:cm (高×宽×深) |
1 | 电气一次主接线屏 | 10kV/0.4kV供配电系统原理式主接线面板;高低压开关位置指示器 | 190×60×60 |
2 | 高低压电气控制模拟屏 | 10kV/0.4kV供配电系统装置式主接线面板;10kV/0.4kV一次物理仿真系统;高低压开关控制按钮及位置指示器;智能仪表;低压开关 | 190×170×60 |
3 | 继电保护及监控台 | 交直流电源;实验内容选择模块;短路设置模块;PLC;实验接线面板;万能转换开关;光字牌;指示灯 | 165×163×65 |
4 | 实验组件 | 电流继电器;电压继电器;时间继电器;中间继电器;信号继电器;闪光继电器;重合闸继电器;差动继电器;仪表组件;可调电阻组件;电秒表组件;微机综合保护组件(选配) | |
5 | 监控系统 | 监控计算机;监控台;通信网络;SCADA软件;继电器仿真软件 | 104×70×64 |
6 | 实验项目 | 1.供配电常用继电器特性实验 2.继电器特性仿真实验 3.供配电系统继电保护实验 4.供配电系统的二次回路与自动装置实验 5.供配电系统的微机监控实验 6.PLC在供配电保护控制中的应用实验 7.供配电系统倒闸操作实验 8.上位机监控系统实验 9.供配电系统仿真倒闸操作与考核项目 10.微机线路保护实验(选配) |
