SLNSK-3型

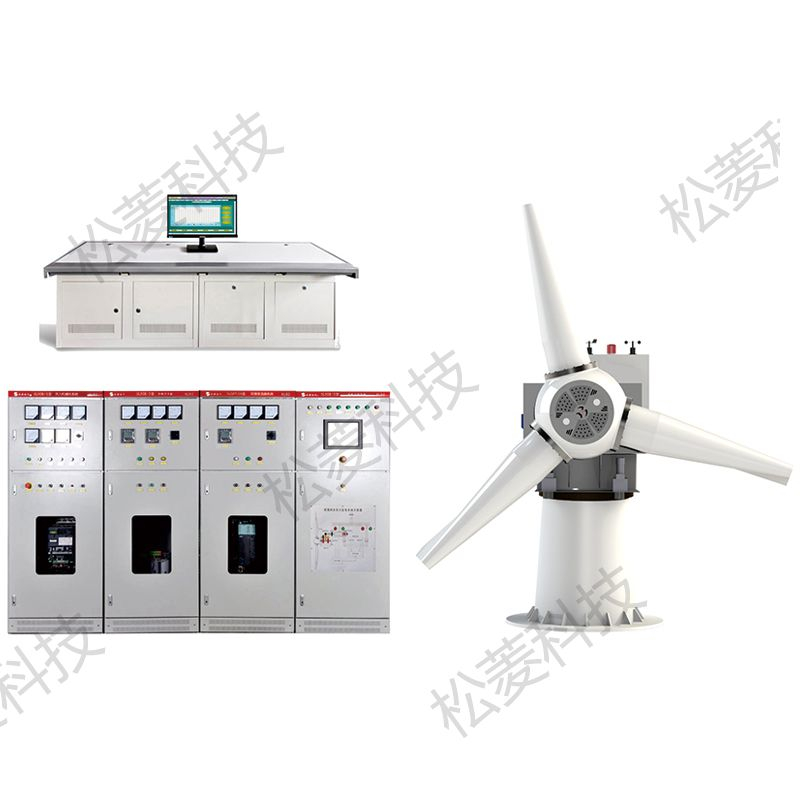

大型双馈异步风力发电仿真系统

状态:

产品介绍

大型双馈异步风力发电仿真系统根据MW级双馈异步型风力发电机整机设计,由MW级双馈异步风力发电仿真机组、风力机模拟系统、双馈变流器系统、并网开关柜、风机主控系统、风机监控系统等部分构成。仿真机组包括风轮、增速齿轮箱、原动机、双馈发电机、变桨系统(液压/电动可选)、偏航系统、刹车系统、液压站系统、机组联轴器、减震装置、机舱控制柜和塔筒等部分,可以实现MW级风机的所有主要功能。本系统可以作为高校、职业院校风电专业实验实训教学平台,亦可作为教师科研设计及试验平台。

序号

设备组成

主要配置及技术参数

尺寸cm

高×宽×深

1

MW级双馈异步发电仿真机组

发电机功率:3kW;原动机功率:4kW风轮;增速齿轮箱;变桨系统(电动/液压可选);偏航系统;刹车系统;液压站;机组联轴器;减震装置;机舱控制柜;塔筒

340×150×320

2

风力模拟系统

塑壳断路器;原动机驱动系统仪表;风力机模拟器控制系统

20860

3

双馈变流器系统

双馈变流器;智能仪表;模拟表头;转子侧断路器/接触器

20860

4

并网开关柜

电能智能分析仪;智能仪表;并网断路器/接触器

20860

5

风机主控系统

12寸HMI;风机主控系统;并网控制系统;指示灯;仪表

20860

6

风机监控系统

工控机;模拟风场面板;系统示意图面板;监控台

75×240×90

7

实验项目

1.MW级双馈异步风力发电机特性离线仿真    2.双馈异步发电机特性实验

3.风力发电机偏航系统实验          4.风力发电机变桨系统实验

5.风力发电机正常启机、停机与并网

6.风力发电机各类故障、安全链保护与紧急停机

7.风力发电机恒速区间、变速恒频区间、恒功率区间运行

8.风力发电机有功、无功解耦控制与大功率跟踪试验

9.风力发电机电参数测量与电能质量分析
