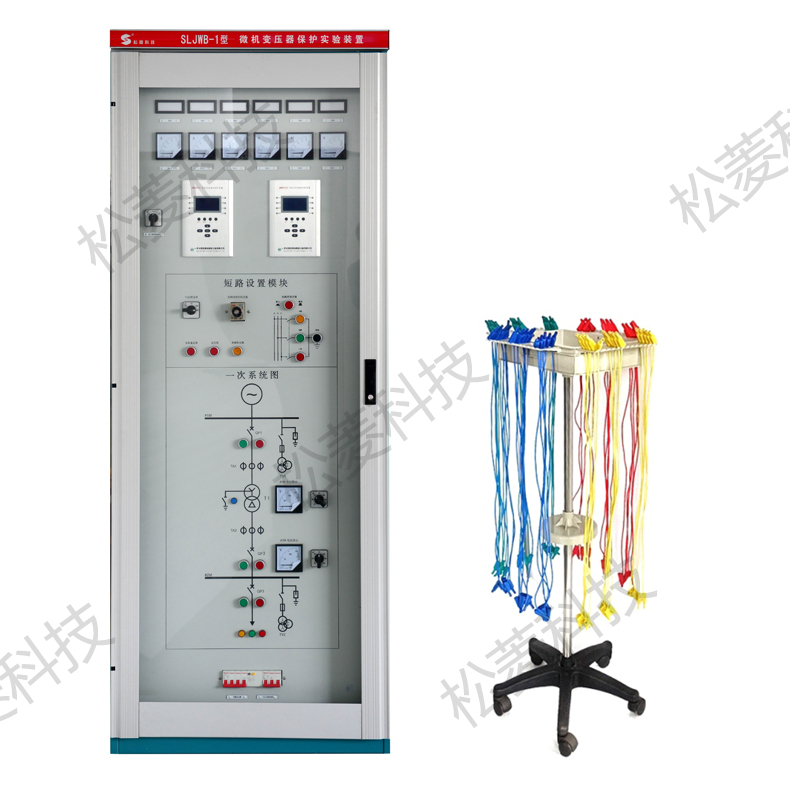

SLJWB-1型

微机变压器保护实验装置

状态：



询价加入询价篮

产品介绍

产品介绍

实验装置采用电力系统微机保护屏结构，同时设计实验接线面板和电力一次系统面板，使设备组件的安装接线符合工业工艺及产品标准，同时开放微变压器保护电路接线，装置包含工业级微机变压器保护装置（差动、后备），电力变压器物理仿真系统、故障设置系统，可以完成微机变压器保护装置特性测试、接线、整定和运行等方面的实验。

序号	设备组成	主要配置及技术参数	尺寸：cm （高×宽×深）
1	保护屏	漏保开关；电力变压器仿真系统；互感器；故障设置系统；微机保护装置（差动、后备）；仪表；实验接线面板	200×80×60
2	实验配件	实验导线；导线架；数字万用表；实验指导书
3	选配内容	SL1000型微机保护测试仪（六相）	80×50×60
4	实验项目	1.系统正常运行及不平衡电流测量 2.模拟变压器轻/重瓦斯保护 3.微机变压器差动速断保护 4.微机变压器纵差动保护整定 5.微机变压器的二次谐波制动 6.变压器差动速断保护 7.微机变压器的过电流保护 8.微机变压器低电压起动过电流保护 9.微机变压器复合电压起动过电流保护 10.中性点直接接地运行变压器零序保护 11.部分中性点接地运行变压器零序保护 12.变压器的过负荷保护
