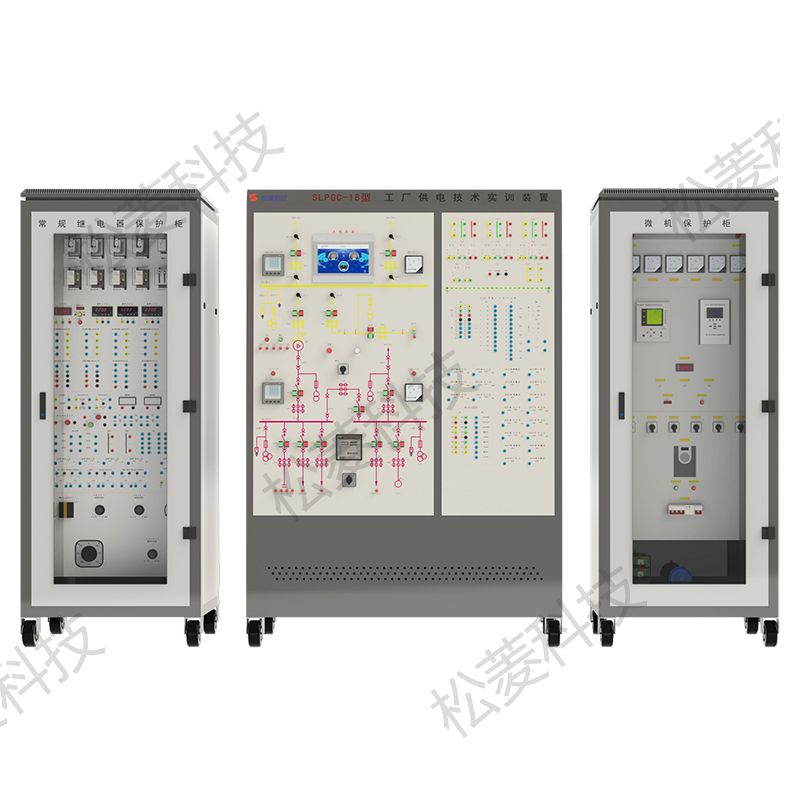

SLPGC-1B型

工厂供电技术实训装置

状态：



询价加入询价篮

产品介绍

产品介绍

实训装置根据“变电站综合自动化”、“供配电技术”、“工厂供电”、“配电自动化”、“电力系统继电保护”和“电力系统微机保护”等课程实验实训教学需求，并结合现代供配电系统的先进技术而设计开发的综合性实训设备。通过本装置，用户可以进行供配电主接线、供配电系统的倒闸操作、值班技能、二次仪表回路、常规继电保护、微机线路保护、微机电动机保护、手动/自动功率因数补偿和微机备自投等多方面的专业技能培训和考核。

序号	设备组成	主要配置及技术参数	尺寸：cm （高×宽×深）
1	一次系统屏	35kV/10kV一次系统；实训接线面板；7英寸触摸屏；智能电量监测仪；自动无功补偿装置；PLC	190×140×60
2	继电保护柜	电力继电器；数字仪表；可调交直流电源；光字牌；万能转换开关	190×80×60
3	微机保护测控柜	微机综合保护装置；微机备自投装置；变频器；故障设置模块；电动机；电秒表；仪表	190×80×60
4	选配内容	监控计算机；监控台；通信网络；PSCADA软件	104×70×64
5	实训项目	1.工厂供电电气接线图的认知 2.二次回路实训 3.工厂变配电室操作考核培训 4.常规继电器特性及保护实验 5.工厂高压线路微机继电保护实验 6.微机变压器保护实验 7.微机电动机保护实验 8.35kV工厂供配电系统仿真倒闸操作及考核项目 9.35kV变电站综合自动化实验 10.设计性实验
